En este caso recibimos un variador de frecuencia C-Power CP650-4T37MT con daño físico evidente en su etapa interna. El reto era claro: evaluar si la tarjeta podía recuperarse, restaurar la electrónica afectada y comprobar su funcionamiento con pruebas reales, no solo con encendido en vacío.
Este tipo de trabajos demuestra por qué la reparación de variadores de frecuencia sigue siendo una alternativa viable cuando el daño está localizado y se cuenta con diagnóstico de laboratorio.
¿Qué encontramos al recibirlo?

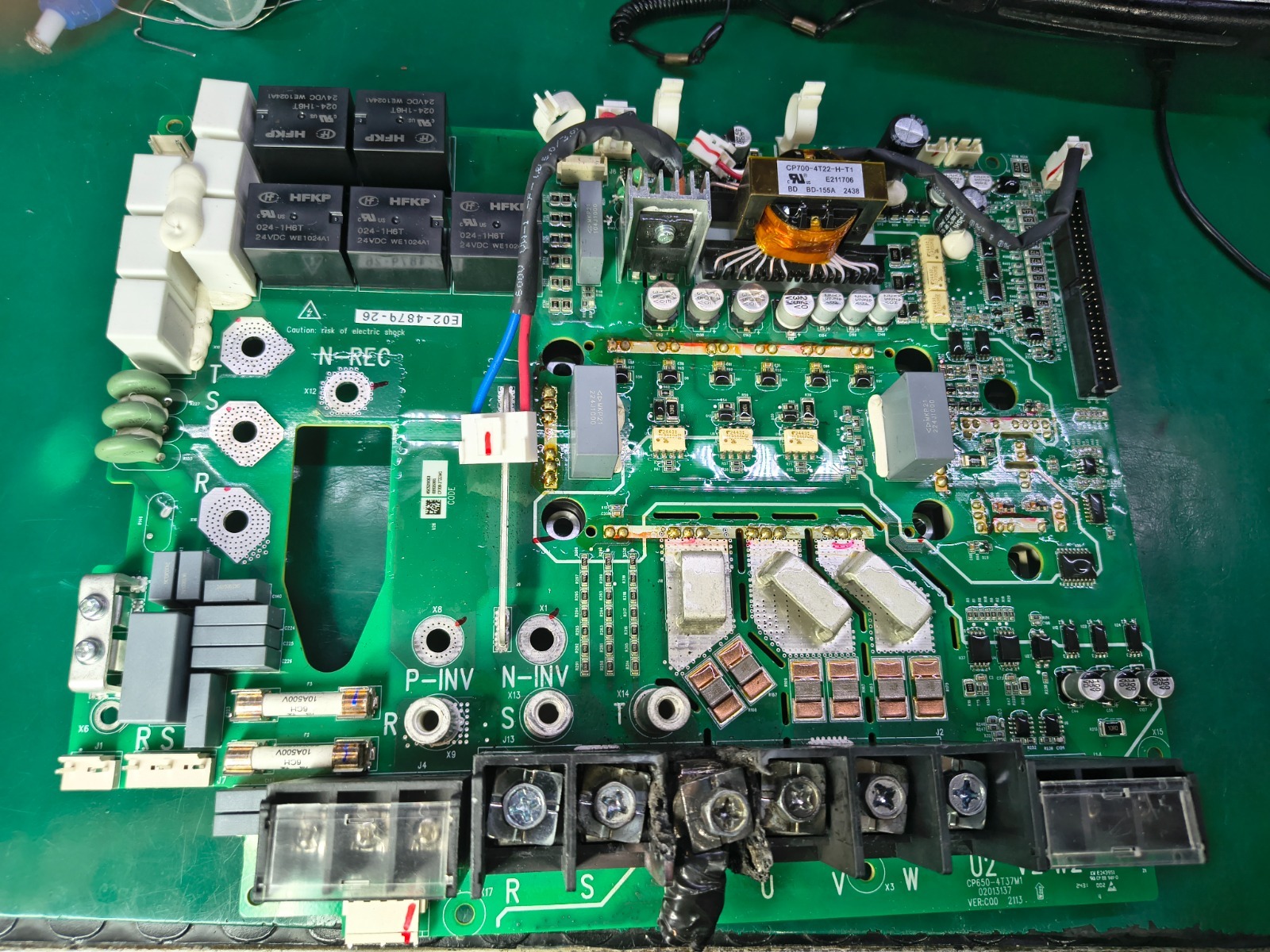

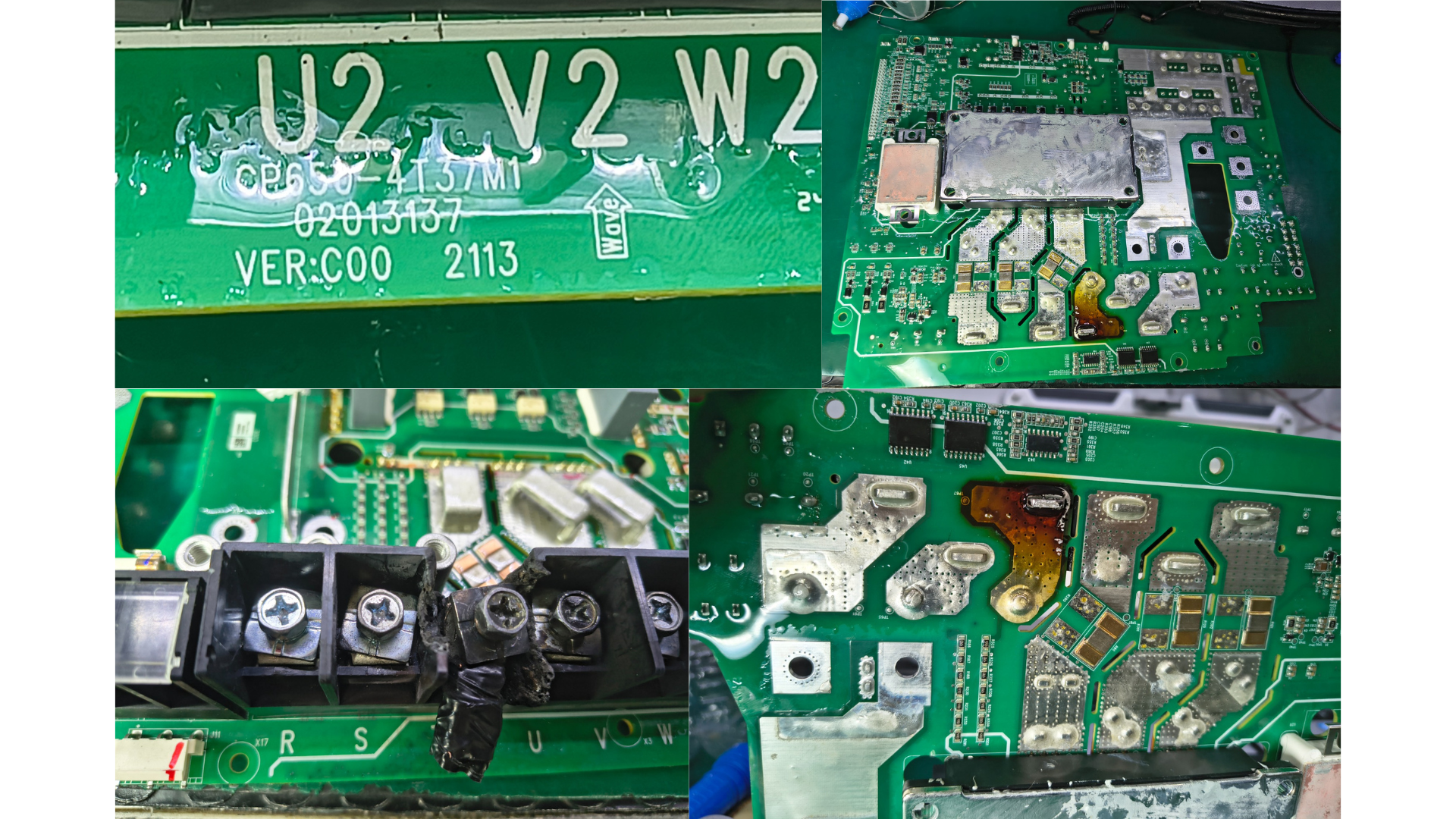

Al abrir el equipo, el daño era visible: zonas carbonizadas, pistas de cobre afectadas y componentes de potencia dañados por un evento de corto. También se identificó daño en la zona de alimentación, consistente con una terminal floja o con mal contacto, una condición que puede generar calentamiento, arco eléctrico y degradación acelerada del circuito.
Era una falla en drive severa, pero no necesariamente pérdida total. La clave estaba en revisar si el daño se había limitado a la etapa de potencia y alimentación, o si había alcanzado zonas críticas de control.
Diagnóstico técnico
Al abrir el equipo, el daño era visible: zonas carbonizadas, pistas de cobre afectadas y componentes de potencia dañados por un evento de corto. También se identificó daño en la zona de alimentación, consistente con una terminal floja o con mal contacto, una condición que puede generar calentamiento, arco eléctrico y degradación acelerada del circuito.
Era una falla en drive industrial severa, pero no necesariamente pérdida total. La clave estaba en revisar si el daño se había limitado a la etapa de potencia y alimentación, o si había alcanzado zonas críticas de control.
Al abrir el equipo, el daño era visible: zonas carbonizadas, pistas de cobre afectadas y componentes de potencia dañados por un evento de corto. También se identificó daño en la zona de alimentación, consistente con una terminal floja o con mal contacto, una condición que puede generar calentamiento, arco eléctrico y degradación acelerada del circuito.
Era una falla en drive industrial severa, pero no necesariamente pérdida total. La clave estaba en revisar si el daño se había limitado a la etapa de potencia y alimentación, o si había alcanzado zonas críticas de control.
Causas detectadas
Un daño de este tipo puede generarse por varias condiciones de planta:
- Terminales de alimentación flojas o con mal apriete.
- Picos severos de voltaje.
- Humedad combinada con polvo conductivo.
- Cortocircuito en líneas hacia el motor.
- Calentamiento progresivo por falso contacto.
Acciones realizadas por Servomex
El objetivo no fue cambiar la tarjeta completa, sino restaurarla con precisión.
El proceso incluyó:
- Limpieza profunda para retirar carbón y residuos conductivos.
- Saneamiento de zonas afectadas por el corto.
- Reemplazo de componentes de potencia afectados.
- Restauración de terminales y puntos de conexión.
- Revisión de continuidad, aislamiento y consumo antes de energizar.
Este es el valor de una reparación de variadores de frecuencia bien ejecutada: intervenir el daño real, devolver integridad eléctrica al equipo y evitar reemplazos completos cuando la tarjeta todavía puede recuperarse.
Resultados obtenidos
Durante la prueba se monitorearon las salidas con osciloscopio, confirmando señales PWM estables y simétricas bajo operación. Esto permitió validar que la etapa de potencia respondía correctamente y que el variador estaba listo para regresar a planta.
