Cuando un controlador deja de encender, el paro se vuelve inmediato. La máquina queda detenida, mantenimiento necesita una respuesta técnica y compras empieza a buscar disponibilidad de reemplazo.

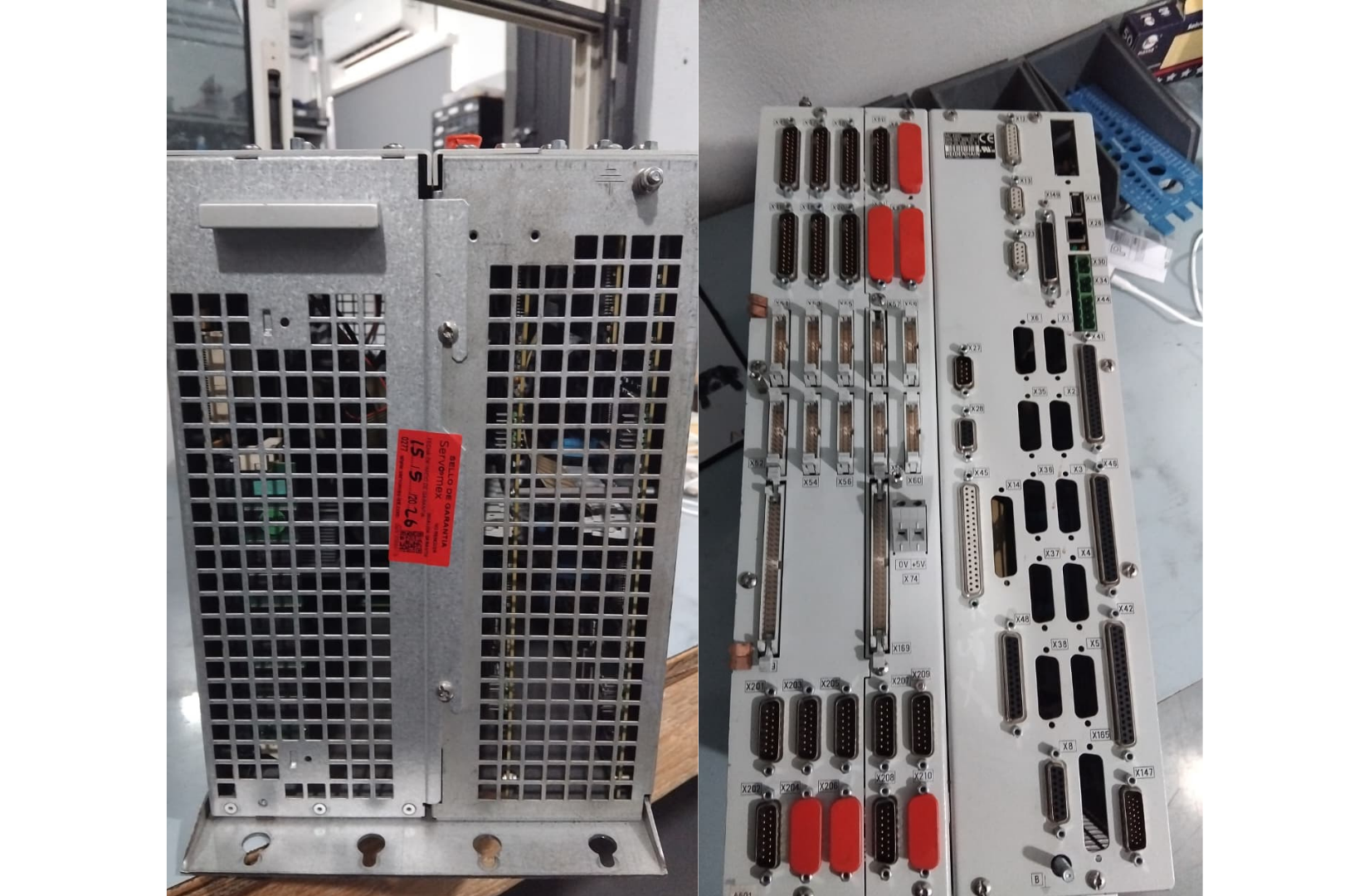

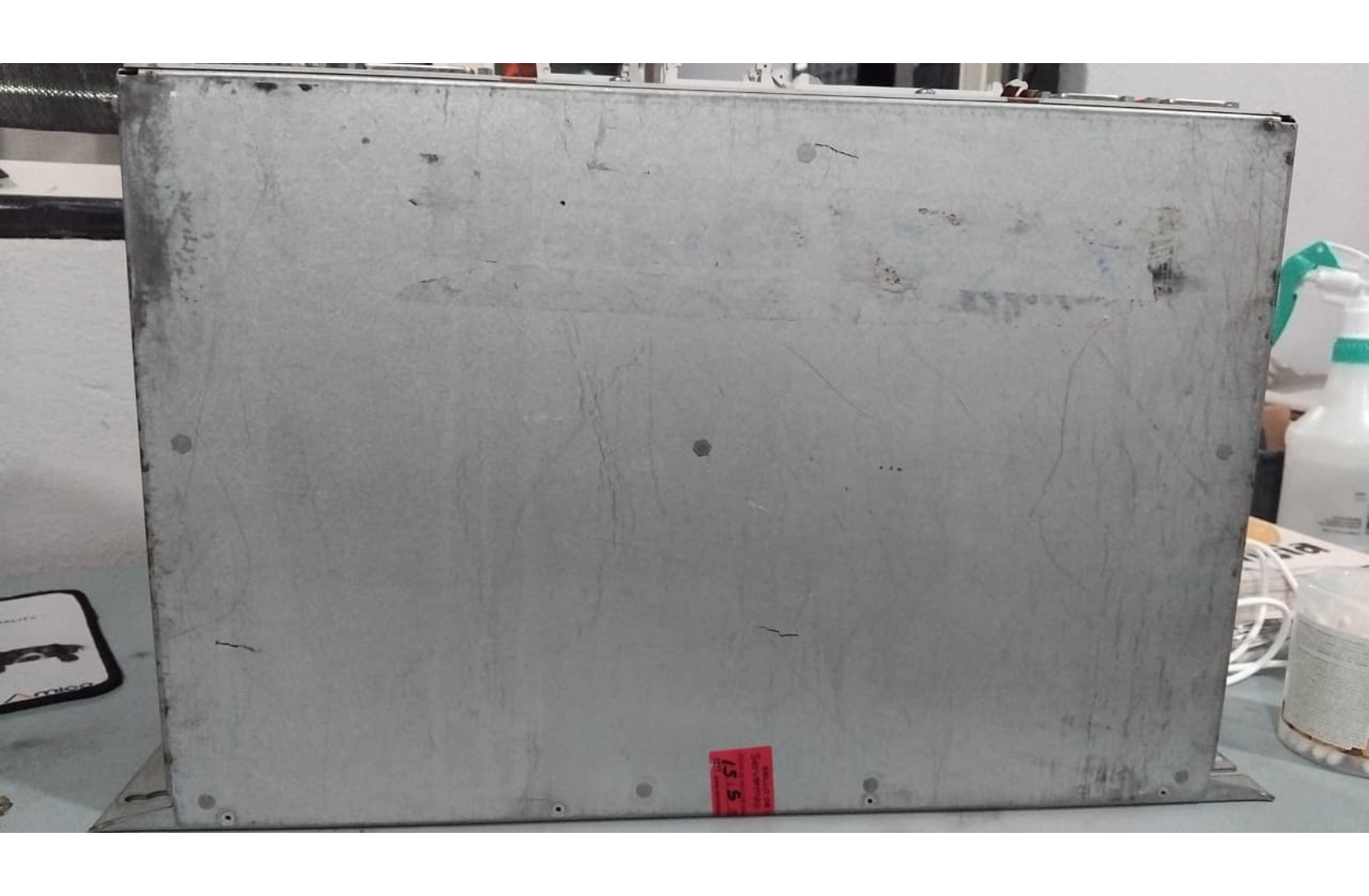

En este caso recibimos un HEIDENHAIN CC 424B que no arrancaba. El equipo presentaba una falla crítica en la alimentación interna, por lo que no era seguro seguir energizándolo sin revisar primero la tarjeta.
El objetivo fue revisar el hardware, ubicar el daño y confirmar si el módulo podía recuperarse sin reemplazar la unidad completa.
¿Qué encontramos al recibirlo?
El equipo ingresó con una condición clara:
- No encendía.
- La CPU no iniciaba.
- Se reportó una posible variación de voltaje.
- La entrada de alimentación presentaba una condición de corto.
Con este tipo de falla, energizar el módulo “para probar” puede agravar el daño. Por eso, la revisión comenzó desde la fuente interna y la etapa de entrada, antes de avanzar a otras secciones de la PCB.
La prioridad fue contener la falla y evitar que el daño se extendiera.
Diagnóstico técnico

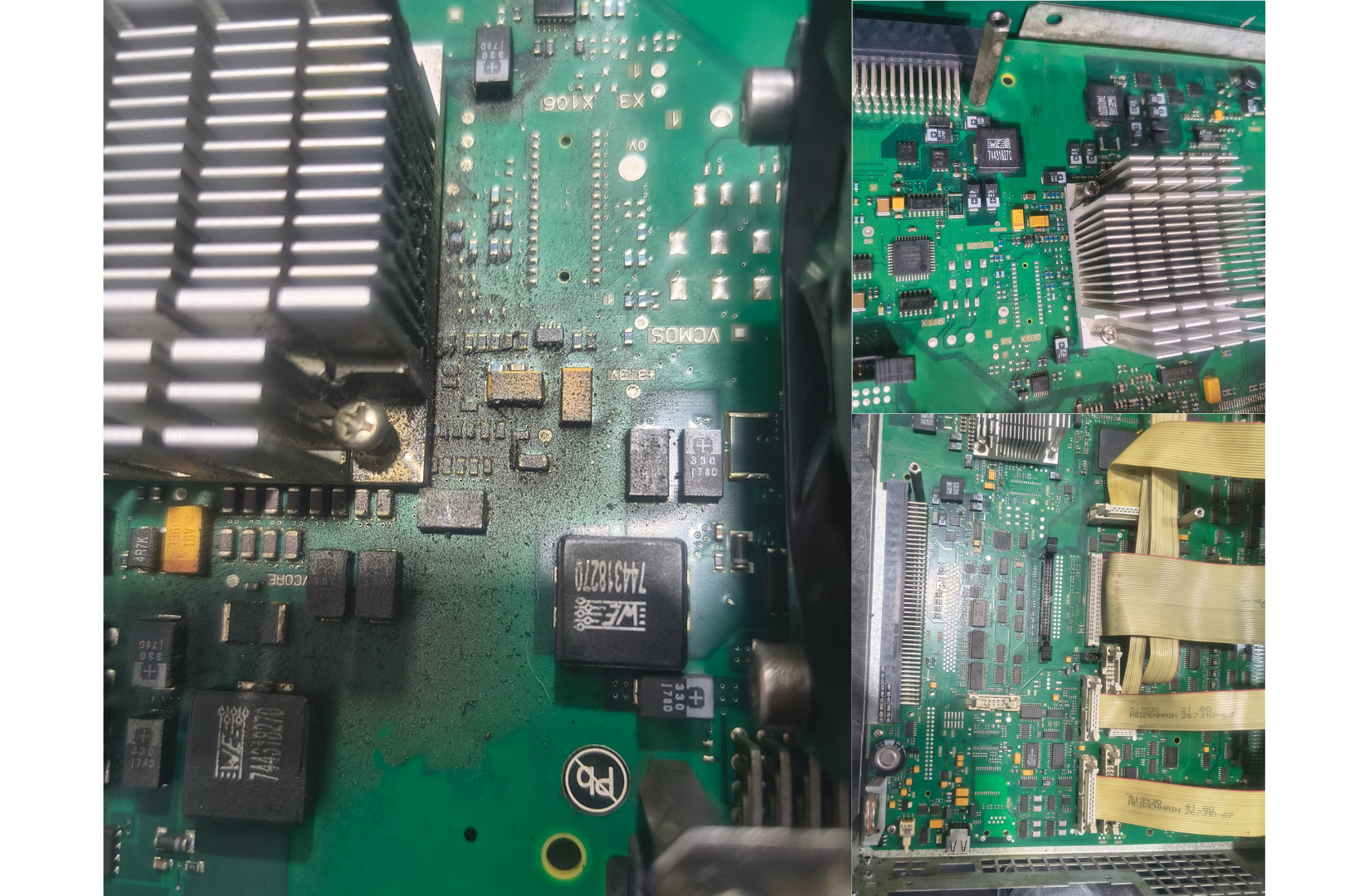

La revisión se realizó directamente sobre la tarjeta del controlador.
Se inspeccionaron las zonas más críticas:
- Línea de entrada de alimentación.
- Etapa de rectificación.
- Filtros principales.
- Componentes en corto.
- Pistas con señales de calentamiento.
- Soldaduras y continuidad.
El daño se ubicó en la etapa de potencia y rectificación de la fuente interna. Esa sección era la que impedía el arranque del HEIDENHAIN CC 424B.
Este tipo de diagnóstico es clave en la reparación de tarjetas electrónicas industriales, porque permite saber si la falla está localizada o si realmente existe un daño más amplio en la unidad.
Causas detectadas
La condición encontrada fue consistente con daño por alimentación inestable y desgaste acumulado en componentes de la fuente.
Los factores principales fueron:
- Variación de voltaje en la línea de alimentación.
- Estrés térmico por operación continua.
- Filtros degradados en la etapa de entrada.
- Componentes en corto dentro de la fuente interna.
- Pistas afectadas por calentamiento localizado.
Aunque el síntoma era grave, el daño estaba concentrado. Eso permitió trabajar sobre la sección afectada sin intervenir partes del módulo que no presentaban falla.
Acciones realizadas por Servomex
La intervención se enfocó en recuperar la fuente interna y dejar el módulo en condiciones seguras para prueba.
Se realizaron trabajos como:
- Retiro controlado de componentes dañados.
- Sustitución de elementos en corto.
- Restauración de pistas con daño térmico menor.
- Corrección de soldaduras comprometidas.
- Limpieza técnica de la PCB.
- Verificación de continuidad y voltajes internos.
El trabajo se hizo con enfoque de reparación a nivel componente, corrigiendo la falla directamente en la zona dañada, sin cambiar la tarjeta completa.
Resultados obtenidos
Después de la intervención, el HEIDENHAIN CC 424B volvió a encender correctamente.
La fuente interna quedó estable, la entrada quedó libre de corto y el módulo pudo validarse nuevamente en banco.
Para el cliente, el resultado fue práctico:
- Se recuperó un equipo crítico.
- Se evitó comprar una unidad completa de inmediato.
- Se redujo el impacto del paro.
- Se tuvo una alternativa local antes de depender de importación.
En equipos de control industrial, revisar primero la fuente, la etapa de potencia y la PCB puede marcar la diferencia entre descartar un módulo completo o recuperarlo mediante una reparación técnica bien delimitada.
