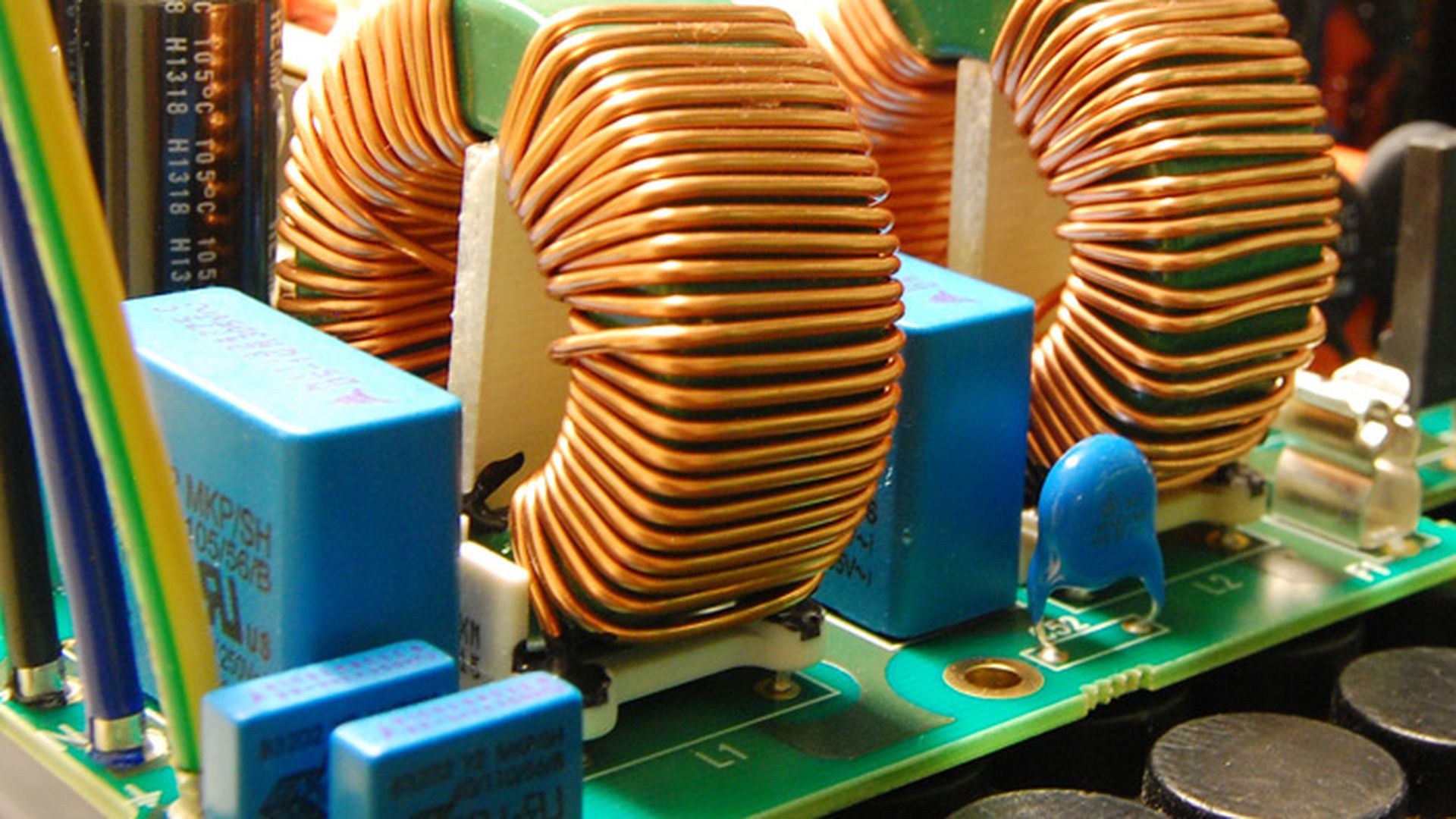

Los inductores y chokes son componentes de potencia que ayudan a controlar, filtrar y estabilizar la corriente dentro de fuentes conmutadas, drives y tarjetas electrónicas industriales. Aunque suelen pasar desapercibidos frente a capacitores, transistores o tarjetas de control, su condición puede influir directamente en el ruido eléctrico, el calentamiento y la estabilidad del equipo.
Cuando un inductor pierde inductancia, se sobrecalienta o presenta una conexión abierta, el equipo puede mostrar fallas intermitentes, variaciones de voltaje, protecciones activadas o comportamiento irregular bajo carga. Por ello, su revisión debe formar parte del diagnóstico electrónico completo.
En Servomex realizamos reparación de equipos electrónicos industriales considerando los componentes de potencia y su interacción con el resto de la tarjeta antes de definir el alcance de una reparación.
¿Para qué sirven dentro de fuentes y drives?
Un inductor es un componente formado por un bobinado que almacena energía en un campo magnético. En fuentes conmutadas, puede utilizarse para suavizar la corriente de salida, reducir el rizo de voltaje y controlar los cambios rápidos de corriente generados por la conmutación.
Los chokes cumplen una función similar, pero se emplean especialmente para limitar o atenuar ruido eléctrico de alta frecuencia. En equipos industriales pueden encontrarse en la entrada de alimentación, en filtros de salida, dentro de drives y en circuitos que requieren reducir interferencias.
Entre sus funciones principales se encuentran:
- Filtrar variaciones de corriente.
- Reducir ruido e interferencia eléctrica.
- Limitar cambios bruscos de corriente.
- Proteger etapas sensibles de control.
- Ayudar a mantener una salida más estable.
En un drive, estos componentes pueden contribuir a reducir perturbaciones generadas por la conmutación. En una fuente, trabajan junto con capacitores, rectificadores y semiconductores para entregar una alimentación más limpia y estable.
Cuando existe ruido, variación de señal o comportamiento irregular, es importante no asumir que la falla proviene de un solo componente. La revisión de interferencia y ruido en equipos industriales permite considerar factores externos e internos antes de sustituir piezas.
Núcleo, bobinado y aislamiento
La operación de un inductor depende de tres elementos principales: el núcleo, el bobinado y los materiales aislantes. El núcleo concentra el campo magnético; el alambre bobinado define la inductancia y capacidad de corriente; mientras que el aislamiento evita contactos no deseados entre espiras, terminales y otras partes del equipo.
La condición de estos elementos puede modificarse por temperatura, vibración, sobrecarga, contaminación o envejecimiento. Cuando el núcleo se acerca a saturación, el componente pierde parte de su capacidad para oponerse a los cambios de corriente. Como resultado, puede aumentar el esfuerzo sobre transistores, rectificadores y circuitos de control.
Un bobinado deteriorado también puede elevar la resistencia interna del componente. Esto genera pérdidas, calentamiento y una reducción en su desempeño. En casos más severos, pueden presentarse espiras parcialmente dañadas o conexiones abiertas en los extremos del devanado.
La inspección visual ayuda a identificar señales iniciales como material aislante oscurecido, barniz deteriorado, terminales flojas, núcleos quebrados o zonas con evidencia de temperatura excesiva. Sin embargo, una apariencia normal no garantiza que la inductancia y capacidad de corriente se mantengan dentro de los valores requeridos.
Sobrecalentamiento y conexiones abiertas
El sobrecalentamiento puede producirse cuando el inductor trabaja con una corriente mayor a la prevista, presenta ventilación insuficiente o se encuentra cerca de componentes que generan alta temperatura. Las pérdidas en el núcleo y el bobinado también contribuyen al incremento térmico durante la operación.
Con el tiempo, el calor puede afectar el aislamiento del conductor, debilitar terminales, alterar soldaduras o provocar una desconexión interna. Una conexión abierta puede impedir el paso de corriente y causar que la fuente o el drive no arranque, entregue un voltaje incorrecto o active una protección.
Algunas señales que requieren revisión son:
- Cambio de color en el núcleo o bobinado.
- Olor a material recalentado.
- Barniz, cinta o aislantes deteriorados.
- Terminales con movimiento o soldaduras agrietadas.
- Incremento anormal de temperatura.
- Falta de continuidad entre terminales.
- Operación intermitente bajo carga.
El calor no siempre indica que el inductor sea la causa inicial. Una sobrecarga, un corto en la salida, un semiconductor defectuoso o una falla en el control pueden provocar que el componente trabaje fuera de sus condiciones normales. Por ello, debe evaluarse junto con el circuito que lo rodea.
El mantenimiento preventivo de tarjetas electrónicas industriales ayuda a detectar acumulación de polvo, puntos de calor y conexiones deterioradas antes de que provoquen una falla mayor.
¿Qué sucede cuando pierden sus características?
Cuando un inductor o choke pierde parte de su inductancia, su capacidad de filtrado se reduce. Esto puede permitir que una mayor cantidad de ruido o corriente pulsante llegue a otros componentes del circuito.
En una fuente conmutada, esta condición puede reflejarse como aumento de rizo, caída de voltaje, oscilaciones, calentamiento o dificultad para mantener una salida estable. En drives y equipos de control, puede contribuir a interferencias, fallas de comunicación o activación de alarmas.
También es posible que el componente entre en saturación ante condiciones de carga elevadas. En ese momento, deja de comportarse como un filtro efectivo y la corriente puede aumentar rápidamente. Esto puede incrementar el esfuerzo de otros componentes y acelerar el deterioro de la etapa de potencia.
Los síntomas pueden parecerse a los de capacitores deteriorados, transistores dañados o conexiones deficientes. Por esta razón, un diagnóstico completo debe considerar todas las posibles causas y no limitarse a cambiar el componente que presenta señales visibles.
La revisión de fallas en tarjetas electrónicas industriales permite identificar problemas a nivel componente y comprender cómo una falla puede afectar el funcionamiento general del equipo.
¿Cómo se inspeccionan durante una reparación?
La inspección debe comenzar con el equipo desenergizado y siguiendo las medidas de seguridad correspondientes. Antes de realizar mediciones, es importante confirmar que no existan voltajes almacenados en capacitores o circuitos de potencia.
Durante una reparación, la validación puede incluir:
- Inspección visual del núcleo, bobinado, aislantes y terminales.
- Revisión de soldaduras, pistas y conexiones cercanas.
- Medición de continuidad y resistencia del devanado.
- Medición de inductancia o impedancia con instrumentos adecuados.
- Comparación contra información técnica o una pieza equivalente.
- Revisión de temperatura durante pruebas controladas.
- Validación de los componentes asociados a la etapa de potencia.
La lectura de continuidad confirma si existe un circuito abierto, pero no determina por sí sola que el componente conserva su valor de inductancia o capacidad de filtrado. Para una conclusión confiable, se deben revisar las mediciones eléctricas, el estado físico y el comportamiento del equipo bajo condiciones controladas.
