Una HMI puede seguir encendiendo y comunicándose con la máquina, pero presentar líneas, manchas o zonas sin imagen. Cuando esto ocurre, el problema no siempre está en el equipo completo.
La falla puede localizarse en el display, el flex de conexión o la tarjeta que procesa la imagen. También conviene descartar una HMI industrial que no responde por fallas de touch, display o alimentación antes de invertir en un reemplazo.
Identificar el origen permite definir si la HMI puede repararse y evita sustituir componentes que todavía se encuentran en buenas condiciones.
¿Qué puede generar líneas verticales u horizontales?
Las líneas aparecen cuando una parte de la pantalla deja de recibir correctamente las señales necesarias para controlar sus píxeles.
Entre las causas más comunes se encuentran:
- Daño interno en el display.
- Falla en los controladores de filas o columnas.
- Flex mal conectado o con pistas fracturadas.
- Conector contaminado, oxidado o dañado.
- Voltajes incorrectos hacia la pantalla.
- Falla en la tarjeta que procesa la imagen.
- Daño por temperatura, humedad o vibración.
Una línea vertical fija puede relacionarse con una columna del display, mientras que una línea horizontal puede corresponder a una fila que dejó de responder. Sin embargo, la forma de la línea no es suficiente para confirmar qué componente está dañado.
También debe observarse cuándo aparece el problema. Si las líneas están presentes desde la pantalla de arranque, es probable que exista una falla física o electrónica.
Si aparecen después de algunos minutos, cambian con la temperatura o son intermitentes, deben revisarse la alimentación, las conexiones y la tarjeta. Una falla en las fuentes internas de HMIs y controladores puede producir síntomas que parecen originarse directamente en el display.
Flex interno y conexión de display
El flex transporta las señales y la alimentación entre la tarjeta electrónica y el display. Sus pistas son muy delgadas y pueden deteriorarse por vibración, dobleces, humedad o manipulaciones anteriores.
Las fallas más frecuentes en esta zona son:
- Flex parcialmente desconectado.
- Seguro del conector roto.
- Terminales contaminadas.
- Pistas internas fracturadas.
- Daño cerca del punto de doblez.
- Deterioro de la unión entre el flex y el cristal.
Cuando el problema está en un flex removible, puede ser posible limpiar, ajustar o reemplazar la conexión. Si el daño se encuentra en la unión adherida directamente al cristal, la reparación se vuelve más compleja y puede requerir el reemplazo del display.
Una señal de falso contacto es que la imagen cambie con la vibración o después de que el equipo alcanza cierta temperatura. Esto no significa que deba presionarse el marco o mover el flex con la HMI energizada.
Manipular estas conexiones sin control puede provocar un corto, dañar el conector o convertir una falla intermitente en un daño permanente.

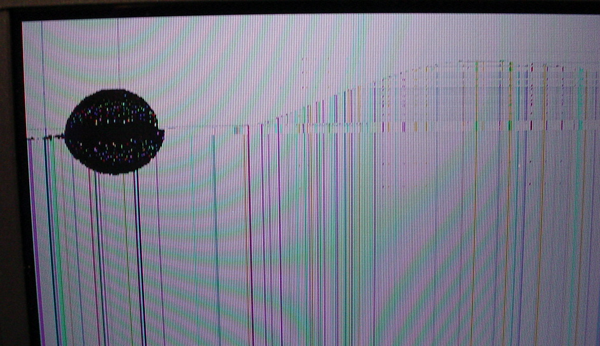

Daño por golpe o presión
Una pantalla puede sufrir daño interno aunque el cristal exterior no presente una fractura visible. Un impacto contra el gabinete, una herramienta apoyada sobre la HMI o demasiada presión durante la limpieza pueden afectar las capas internas del display.
Los síntomas más comunes son:
- Manchas negras o de colores.
- Efecto similar a tinta derramada.
- Líneas que nacen desde un punto específico.
- Zonas blancas o más brillantes.
- Imagen visible solamente en una sección.
- Colores distorsionados.
- Fracturas internas bajo una superficie aparentemente lisa.
Si la mancha conserva la misma forma sin importar qué pantalla o menú esté abierto, existe una alta probabilidad de que el daño se encuentre físicamente dentro del display.
También debe revisarse el montaje de la HMI. Un gabinete deformado, un bisel dañado o tornillos apretados de manera desigual pueden mantener presión constante sobre la pantalla y provocar daños progresivos.
Aplicar presión sobre la zona afectada para intentar recuperar la imagen no es recomendable. Aunque el defecto desaparezca momentáneamente, esta práctica puede extender el daño o afectar las conexiones internas.
Criterios de reparación
Antes de reemplazar el display deben comprobarse la alimentación, el flex, los conectores y las señales generadas por la tarjeta.
En algunos casos, la pantalla se encuentra en buenas condiciones y la falla está localizada en un regulador, capacitor, integrado, pista o conector. Cuando esto ocurre, puede evaluarse una reparación a nivel componente en lugar de sustituir toda la tarjeta o la HMI.
La reparación puede ser conveniente cuando:
- El flex está suelto o puede reemplazarse.
- El conector puede recuperarse.
- La alimentación hacia el display es inestable.
- La falla está localizada en la tarjeta.
- Existe un display compatible.
- La aplicación y las comunicaciones continúan funcionando.
El reemplazo del display suele ser necesario cuando existe una fractura interna, fuga de cristal líquido, manchas que se extienden o daño permanente en las filas y columnas.
El reemplazo completo de la HMI debe evaluarse cuando la tarjeta presenta daños extensos, no existe un display compatible o varias secciones del equipo han fallado simultáneamente.
Antes de intervenir también conviene respaldar la aplicación, las recetas y los parámetros. Una HMI nueva puede requerir programación, adaptación física y pruebas de comunicación, por lo que el precio del equipo no es el único costo que debe considerarse.
