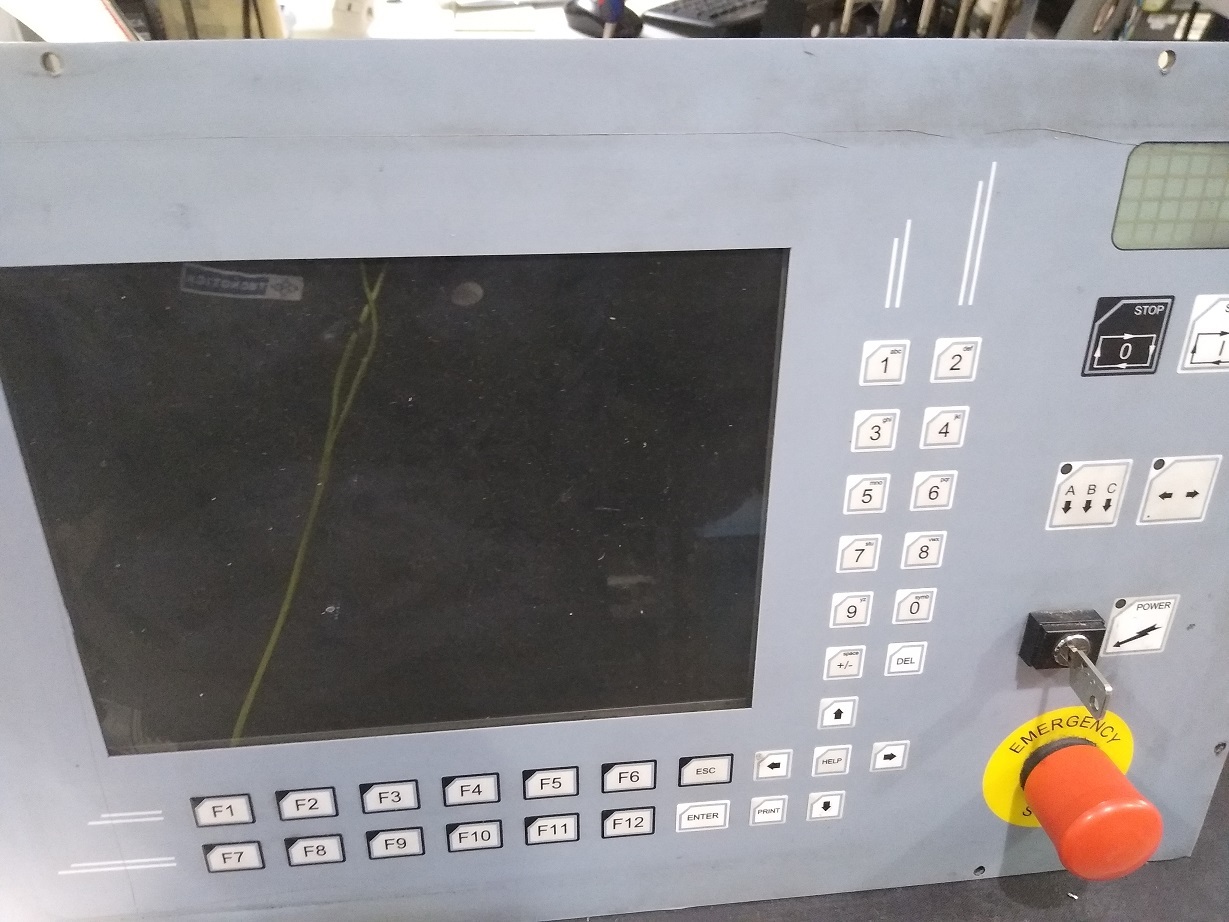

Cuando una HMI enciende, pero la imagen apenas puede verse, es común pensar que la pantalla dejó de funcionar por completo. Sin embargo, este síntoma también aparece cuando el display continúa generando la imagen, pero la iluminación posterior ya no trabaja correctamente.

Identificar esta diferencia permite orientar el diagnóstico hacia la retroiluminación, el inversor o la alimentación antes de considerar el reemplazo completo del equipo.

Retroiluminación desgastada

Las pantallas LCD utilizadas en HMIs necesitan una fuente de luz colocada detrás del panel para que los gráficos, valores y botones sean visibles.

Dependiendo de la generación del equipo, esta iluminación puede utilizar lámparas CCFL o módulos LED. Con el paso del tiempo, ambos sistemas pueden perder intensidad, especialmente cuando la HMI permanece encendida continuamente o trabaja con niveles altos de brillo.

Entre los síntomas más comunes se encuentran:

• Imagen visible únicamente en ambientes oscuros.
• Brillo insuficiente aun con el ajuste al máximo.
• Zonas más oscuras dentro del display.
• Parpadeos o cambios de intensidad.
• Pantalla que ilumina durante algunos segundos y después se oscurece.
• Tonalidades amarillentas o rosadas en sistemas con lámparas CCFL.

Una reducción gradual de la visibilidad puede estar relacionada con el desgaste de la iluminación y no necesariamente con una falla del panel LCD.

Antes de desmontar el equipo, también conviene revisar la configuración de brillo y el protector de pantalla. Algunas HMIs pueden reducir o desconectar la retroiluminación después de un periodo de inactividad.

Daño en inversor o alimentación del display

En equipos antiguos con lámparas CCFL, el inversor genera la alimentación necesaria para encender la retroiluminación. En HMIs más recientes, esta función normalmente corresponde a un controlador o driver LED.

Si alguno de estos circuitos presenta una falla, la HMI puede continuar operando mientras la pantalla permanece oscura.

Durante el diagnóstico pueden revisarse elementos como:

• Fusibles de protección.
• Capacitores deteriorados.
• Transformadores del inversor.
• Transistores o MOSFET de conmutación.
• Controladores de iluminación LED.
• Conectores y cables internos.
• Señales de habilitación y regulación de brillo.
• Voltajes entregados por la fuente de alimentación.

Una iluminación que aparece durante uno o dos segundos y posteriormente se apaga puede indicar que el circuito está entrando en protección. Esto puede ocurrir por una lámpara deteriorada, un LED abierto, consumo anormal o una falla dentro del inversor.

La alimentación interna también puede provocar síntomas que se confunden con una pantalla dañada. En el artículo sobre fuentes internas en HMIs y controladores explicamos cómo una variación de voltaje puede generar pantallas negras, reinicios y funcionamiento intermitente.

Diferencia entre pantalla muerta e imagen débil

Una pantalla muerta no genera información visible porque el panel, el controlador, la alimentación principal u otra etapa electrónica no están trabajando correctamente.

En una HMI con imagen débil, los gráficos continúan presentes, pero no existe suficiente iluminación para observarlos con normalidad.

Algunas señales que ayudan a distinguir ambos escenarios son:

• Si la imagen aparece al dirigir una linterna hacia la pantalla, puede existir una falla de retroiluminación.
• Si el display se ilumina, pero no muestra gráficos ni valores, el problema puede estar en la señal o el controlador del panel.
• Si la HMI responde al tacto, pero la pantalla permanece oscura, el sistema puede continuar activo.
• Si no existen imagen, iluminación, comunicación ni indicadores, debe revisarse la alimentación general.
• Si aparecen zonas claras y oscuras, pueden existir LED, lámparas o difusores deteriorados.
• Si el brillo regresa al tocar la pantalla, puede tratarse de una función de ahorro de energía.

Diferenciar estos escenarios ayuda a evitar el reemplazo innecesario de una HMI que todavía puede recuperarse mediante una reparación a nivel componente.

Validación visual y eléctrica

La primera validación consiste en comprobar si la HMI continúa ejecutando la aplicación. Deben observarse indicadores, comunicación con el PLC, respuesta táctil o cualquier evidencia de que el sistema permanece activo.

Después puede realizarse una prueba visual con iluminación externa. Al dirigir una linterna hacia el display desde un ángulo cercano, los gráficos o botones pueden volverse visibles dentro del área iluminada.

Si la información aparece con esta prueba, el panel LCD probablemente continúa generando la imagen y la revisión debe concentrarse en la iluminación.

Con el equipo desenergizado y siguiendo los procedimientos de seguridad correspondientes, también pueden inspeccionarse:

• Conectores flojos.
• Cables dañados.
• Fusibles abiertos.
• Capacitores deteriorados.
• Zonas recalentadas.
• Contaminación, polvo conductor o humedad.

La validación eléctrica requiere comprobar los voltajes de entrada y salida de la fuente, las señales de habilitación, el control de brillo y la alimentación entregada a las lámparas o tiras LED.

También es importante descartar que el comportamiento esté relacionado con las condiciones de la instalación. Las variaciones de alimentación, conexiones deficientes y el ruido eléctrico industrial pueden provocar síntomas intermitentes que parecen originarse dentro de la HMI.

Estas pruebas deben ser realizadas por personal técnico capacitado. Los valores y procedimientos cambian entre modelos, por lo que no es recomendable aplicar voltajes genéricos ni sustituir componentes sin confirmar primero la causa de la falla.
