Cuando una máquina se detiene por una alarma de servo, lo primero suele ser pensar en el drive o en el motor completo. Pero muchas veces el problema está en algo más básico: la conexión física entre ambos.

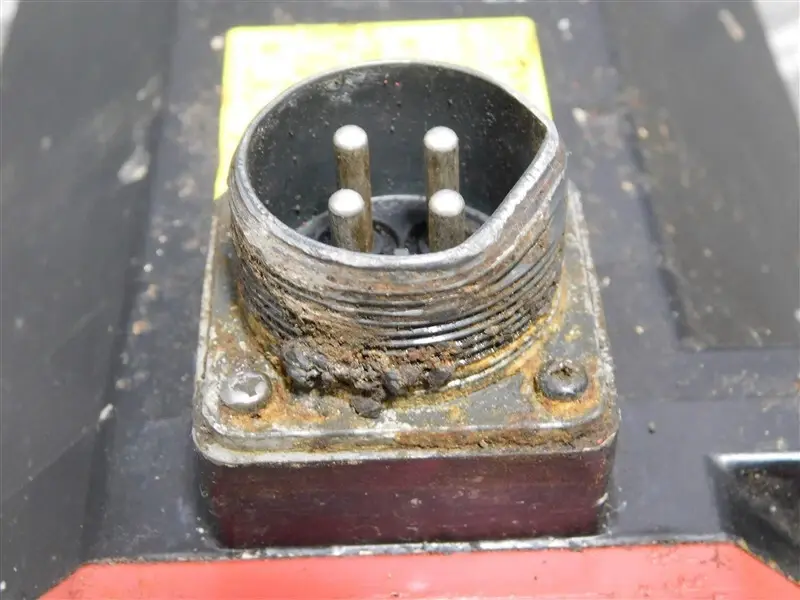

Un conector dañado en el servomotor puede provocar fallas difíciles de rastrear porque no siempre se ve quemado, roto o flojo a simple vista. A veces el equipo trabaja bien durante horas y después falla justo cuando hay vibración, calor o movimiento del eje.
Por eso, antes de comprar un motor nuevo o cambiar el drive, conviene revisar el punto de conexión: potencia, freno, encoder y cableado. En Servomex, esta revisión forma parte de nuestro enfoque de reparación de servomotores industriales, donde se evalúa el conjunto físico antes de condenar el equipo.
¿Cómo fallan los conectores?
Una falla de conector en el servomotor no aparece solo por “uso normal”. En planta, los conectores trabajan expuestos a condiciones que los van debilitando poco a poco.
Causas comunes:
- Vibración constante: afloja terminales, tuercas de acople y seguros del conector.
- Tirones mecánicos: dañan pines, prensaestopas o alivios de tensión.
- Estrés térmico: endurece aislantes y reduce la presión de contacto.
- Aceites y refrigerantes: contaminan terminales y degradan sellos.
- Polvo metálico o humedad: favorecen sulfatación, falsos contactos y fugas eléctricas.
- Conexiones mal asentadas: dejan microespacios donde aparece calentamiento o arco eléctrico.
El riesgo está en que el conector puede verse “aceptable” por fuera, pero internamente tener pines flojos, terminales abiertas o blindaje comprometido.
Señales de intermitencia: el enemigo silencioso
Un conector no siempre falla de golpe. Muchas veces empieza con síntomas que aparecen y desaparecen.
Estas son señales de intermitencia por conector dañado en servomotor que mantenimiento no debería ignorar:
- Alarmas de encoder que se borran al reiniciar.
- Pérdida momentánea de comunicación.
- Movimiento errático del eje.
- Paros que solo ocurren con vibración o movimiento.
- Falsas alarmas de sobrecorriente.
- Pérdida de referencia al energizar.
- Fallas que cambian al mover el cable o el arnés.
El problema es que estas fallas suelen confundirse con daño en el drive, en el encoder o en el motor. Ahí es donde se empiezan a cambiar refacciones sin tener certeza del origen.
Si el síntoma principal es pérdida de posición o referencia, también puede revisar este contenido sobre por qué un servomotor puede perder referencia al encender.
Afectaciones directas: Potencia vs. Señal de Encoder
No todos los conectores afectan lo mismo. En un servomotor, la falla puede estar en la parte de potencia, en retroalimentación o en ambas.
En potencia
Cuando el daño está en el conector de potencia, el riesgo es mayor porque circulan corrientes más altas.
Puede presentarse:
- Pérdida de fase.
- Calentamiento en pines.
- Arco eléctrico.
- Aislamiento quemado.
- Corto entre terminales.
- Alarmas de sobrecorriente en el drive.
- Daño en bobinado si la falla se mantiene operando.
Un conector dañado en el servomotor, dentro de la línea de potencia, no debe seguir trabajando. Aunque el equipo todavía arranque, el calentamiento localizado puede escalar rápido.
En feedback o encoder
Cuando la falla está en el conector de retroalimentación, el síntoma suele ser más “fantasma”.
Puede aparecer:
- Pérdida de señal del encoder.
- Desfase en la lectura de posición.
- Movimiento irregular.
- Alarmas intermitentes.
- Pérdida de posición absoluta.
- Lecturas inestables por ruido eléctrico.
En estos casos, no basta con revisar el conector por fuera. También se debe evaluar el cable, el blindaje, los pines y la respuesta del sistema de feedback. Si el daño alcanzó el encoder, puede requerirse una reparación de encoder de servomotor o una revisión más profunda del conjunto.
¿Qué revisar antes de cambiar cables o condenar el motor?
Antes de comprar cables nuevos, cambiar el drive o enviar el motor como “dañado”, conviene hacer una revisión física ordenada.
Checklist rápido para mantenimiento:
- Revise el asentamiento del conector
Confirme que esté bien acoplado, sin juego, rosca floja o seguro incompleto. - Inspeccione los pines
Busque pines retraídos, doblados, quemados, sulfatados o con desgaste visible. - Revise contaminación
Aceite, coolant, polvo metálico o humedad dentro del conector pueden alterar la señal. - Mida continuidad
Hágalo moviendo ligeramente el cable, porque muchas fallas solo aparecen por posición. - Valide aislamiento
Especialmente en líneas de potencia, donde una fuga puede causar alarmas o daño mayor. - Revise el blindaje
Un blindaje abierto o mal aterrizado permite ruido eléctrico en señales de feedback. - Observe el alivio de tensión
Si el cable se dobla justo en la entrada del conector, ahí suele iniciar la fractura interna.
Una buena revisión de conectores y cableado de servomotor ayuda a separar una falla real del motor de un problema de conexión. Esto evita diagnósticos apresurados y compras innecesarias.
¿Por qué el reemplazo exige precisión técnica?
Cambiar un conector no es “cortar y soldar”. En servomotores, cada pin tiene una función y cualquier error puede generar una falla nueva.
Para hacerlo correctamente se debe respetar:
- Pinout original: cada señal debe regresar a su posición correcta.
- Blindaje: necesario para proteger señales sensibles contra ruido eléctrico.
- Alivio de tensión: evita que el cable se fracture por movimiento.
- Calidad de contacto: un mal crimpado o una soldadura fría puede generar intermitencia.
- Sellado del conector: clave cuando hay humedad, aceite o contaminantes.
- Pruebas eléctricas: continuidad, aislamiento y respuesta de señal antes de liberar.
